简介:
火电厂锅炉(特别是循环硫化床锅炉)及一些管道重要测点的风流量、风压信号连续准确地检测,可以帮助运行人员进行有效的燃烧调整和掌握通风管道的动态参数,对锅炉、窑炉以及其他一些测点的安全运行和掌握通风管道的动态参数 起着极为重要的作用。

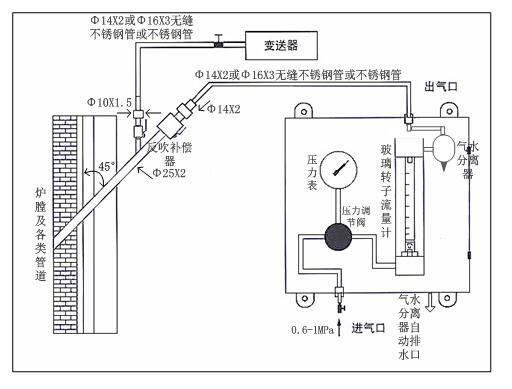

由于锅炉运行及一些管道重要测点的现场工况较为复杂,粉尘浓度大,容易对检测风压管道堵塞。循环硫化床锅炉的燃烧要有强大的风流使物体翻动,才能达到燃烧。电厂采用的循环硫化床锅炉、检测炉膛的压力是保障锅炉正常运行的一个重要参数。运行中只有彻底解决压力测量,清除取样口堵塞现象才能进行连续准确的测量。目前普遍采用的花瓶型风压防堵取样器,风压连续吹扫装置,短期内确实有些效果,却无法根除取样口堵塞现象。我厂根据多年从事风压取样取得的丰富经验,经过精心研究,会同国内外的专家学者一起终于试制成功了FZBFC1-3多型补偿式风压反吹装置,补偿式风压反吹装置彻底的解决了既要取压口防堵又要测量准确的问题。补偿式风压反吹装置又加装了汽水分离器,完全解决了工厂气源不净的问题,确保了气源流量控制器的正常工作,为硫化床锅炉的正常安全运行及一些工业管道重要测点得数据掌握提供了有效的保证。
该补偿式风压反吹装置具有结构合理,安装方便,不易堵塞,测量正确等优点。是很好的取样器防堵装置。
技术参数:
1. 测量精度≤0.5mmH20
2. 仪表气源压力≤1Mpa(可稳压调节)
3. 外吹扫耗气量1m3/H
4. 汽水分离器压力表0.1-1MPa
5. 内反吹耗气量:0-60NL/min(可调节)
6. 工作温度:-20℃~80℃
7. 工作湿度:≤95%
主要技术特点
1. 本产品采用流体力学,系统中增加了压力补偿装置,对零位值、满量程值和线性度均进行了数学推导,对一些特殊区域,如不堵塞区、不烧毁区、补偿器线性化处理。真实地实时在线检测各个测点的压力值。彻底解决粉尘大、浓度大、颗粒状堵塞和高温状态压力测量管路堵塞和氧化造成严重损坏的现象。既保证了设备和控制系统的正常运行,又提高了压力检测的精确度。
2. 采用了进口的压力表和调节系统,均安装0.1-1MPa调压气水分离器,对气流进行有效的过滤和稳压,玻璃转子流量计和系统调节阀,确保了流量控制输出的稳定性,保证检测装置的正常工作。
3. 本产品测压管(吹扫取样管)采用内管和保护管均为不锈钢件,提高了耐温、耐压和使用寿命,加装了不锈钢球阀,便于安装、调试、维护。控制箱体采用冷轧钢板(可加喷塑)及全不锈钢材制成箱体,开关有锁把,控制箱的防护等级达到IP56。
4. 本产品采用吹扫的压力达0.1MPa-1MPa,外吹扫耗气量1m3/H,
P外>P内PB被测压力,实际信号从压力补偿装置取样来,解决了防堵,保证了取样,真实测量压力值。
5. 本产品省去了人工吹扫通管路的繁琐工作,不仅节省了劳动力,还提高了设备运行的可靠性和安全性。
