气源净化装置在电厂中大量使用,压缩空气是否干燥会影响气动控制系统的安全稳定运行,因压缩空气带水而导致机组故障甚至停机时有发生。压缩空气虽然经干燥处理,但仍带有一定的水分。而这部分水分在不同的季节随时间而积累呈复杂不确定关系。因此水分积累的结果是:一方面影响用气设备的安全正常的工作,并加速其损坏;另一方面严重腐蚀储气、压缩机等设备,造成恶性循环。
压缩空气带水是电厂普遍存在的问题,目前一般采用手动疏水阀人工排放、利用机械式疏水阀进行疏水或通过PLC定时控制电磁阀进行排放。上述排放均存在以下缺点:
(1)由于供/用汽点多而面广,对疏水阀进行人工巡检及手动排水耗时费力,且现场难以判断是否疏水干净。
(2)机械式疏水阀偏差大、可靠性差,出现故障并难以修理。
(3)不具备在实时在线监测功能,无法实现即时在线控制。
(4)PLC定时控制排放不能根据实际工况进行调整,即管道内无水它到时间也排,浪费气源并缩短电磁阀寿命。
无锡市万周仪器仪表有限公司集二十余年来对风压测量装置的设计研发经历,对风压测量装置进行改进,不断升级换代,功能从单纯的风压测量到风速测量、从单一的测量功能到目前的智能化控制系统。同样,在气源净化产品方面我们也进行了更加深入的设计研发,产品从简单的空气过滤处理到目前的采用进口PLC智能控制处理过滤过程的装置。都进行了潜心研究和开发,使我们的产品不断完善、不断升级,也使我们的用户愈来愈多,愈来愈广,得到了广大用户的充分好评。
GAS型智能气源净化装置在电厂的气源控制中大量广泛使用。目前已发展至进入第三代可编程智能型产品,具有体积小巧,稳定性可靠,可实现在线安装、设置、调试等一系列优点。
使用我厂的GAS型智能气源净化装置就能从根本上解决以上的问题,为电厂的气源控制运行提供稳定、可靠的保证。
二、功能特点
GAS型智能气源净化装置,该产品具有体积小,稳定性可靠,可实现在线实时控制系统的运行。能有效解决仪用压缩空气系统中发生气动执行机构或控制单元被水污染的难题。主要特点如下:
l GAS型智能气源净化装置核心部分采用进口高档单片机为控制核心,增加了在线温度、湿度检测单元模块,控制程序可根据检测到的实际工况调整排放时间;
l 良好的人机工作界面,设置参数永久保存,永不丢失数据。具有现场中断测试功能、软中断测试功能,软件设计预留局部网络功能;
l 真正实现智能化自动排水、无损排水,从根本上彻底减少固定间隔排水方式所导致的电磁阀频繁动作和气源损失;
l 当检测到管道内有水并达到一定水位时,即进行排水,排放时间智能控制,排水完毕后即时关闭阀门,从根本上防止出现排完水后阀门仍未关闭所产生的压缩空气直接对空排气现象。
l 带LCD液晶显示,可显示管道内气体的温度、湿度等数据。
l 带测试按钮,可以随时测试电磁阀动作情况并通过LED予以显示。
GAS型智能气源净化装置特别加强了安全可靠性设计,能够在恶劣工况环境下可靠运行。防护等级IP65。软件设计具有在线自诊断(包括失电报警);软件控制采用模糊控制(Fuzzy Cotltro J)策略,确保排水对气源系统压力的扰动最小,从而保障气动执行机构和/或控制单元的安全稳定可靠。
GAS型智能气源净化装置采用模块化设计,产品根据可不同用户要求,分单回路、双回路、四回路等规格。
三、技术指标
l 供电电源:电压:85~265V AC 频率:50HZ±10%
l 环境温度:-20~60℃
l 环境湿度:≤95%RH
l 防护等级:IP65
l 网络接口:RS485(可选件)
l 数据保存:设定数据永久保存
l 工作介质:压缩空气
l 介质温度:-25~80℃
l 输入、输出气源压力:≤9.9kgf/cm2
l 过滤器输出流量:8000L/min
l 输入、输出气源管路:Φ25、Φ35(可根据用户要求定制)
l 过滤精度:过滤精度达到5μm,除水效率不低于96%
四、安装及保养
GAS型智能气源净化装置可根据现场条件,水平放置在气源管路的旁边,进气及出气管(在箱体侧面)采用焊接式活络接头连接(也可根据用户要求采用金属软管),根据自身气源的质量定期更换滤芯,确保气源畅通无阻,保障全厂的气动设备正常运行。
安装时只需放一路220V交流电源接入控制箱内电源端子处,内部控制接线的出厂进均已接好,不需用户连接,然后连接好进气及出气管路,打开电源,设置好控制参数,即可投入使用。
五、模式单元图

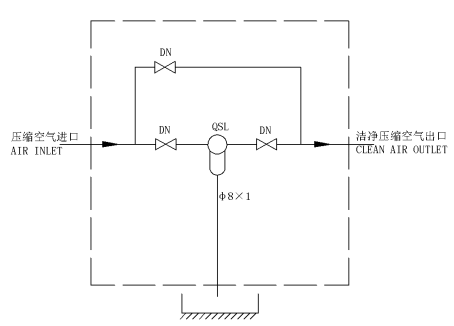

图一 无源模式单元图
图二 有源模式单元图
六、选型指导
